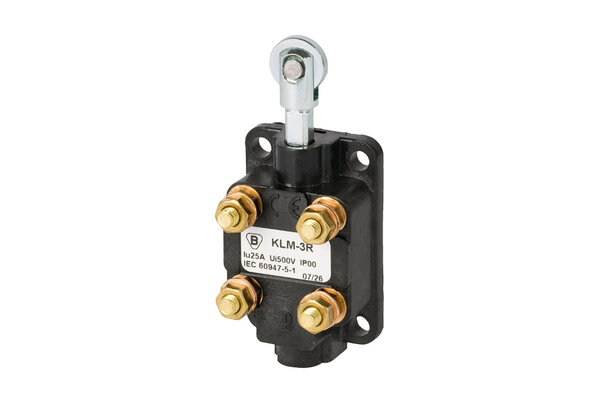

Łączniki krańcowe typu KLM przeznaczone są do pracy w obwodach sygnalizacyjnych, zabezpieczających i kontrolnych.


Łącznik krańcowy uruchamiany jest za pośrednictwem urządzenia napędzającego. Siła przyłożona do dźwigni popychacza powoduje przełączenie styków ruchomych. Po ustąpieniu siły napędzającej, styki ruchome wracają pod wpływem siły sprężyny do pozycji wyjściowej.


DANE TECHNICZNE


Napięcie znamionowe: AC: 230/400/500 V, DC: 48/110/220 V
Prądy znamionowe łączeniowe Ie: AC: 4/4/2,5 A, DC: 1,6/0,6/0,25 A
Kategorie użytkowania: AC-15, DC-15
Napięcie znamionowe izolacji Ui: 500 V
Napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV
Stopień ochrony: IP00
Stopień zanieczyszczenia środowiska: 3
Zabezpieczenie zwarciowe Bi-Wts: 25 A
Maksymalna siła z jaką można działać na element napędowy: 50 N
Prędkość elementu napędowego: 0,1...5 m/s
Przekrój przewodów przyłączeniowych: 0,75...4 mm2
Temperatura otoczenia: -20...+40oC
Siła potrzebna do przestawienia styków łącznika: 9,8 N
Położenie pracy: dowolne
Norma: IEC 60947-5-1
